拉丝铝板的厚度、纹理、氧化层等关键指标解析

发布日期：2025-08-06 作者：点击：

一、厚度指标：决定强度与加工性

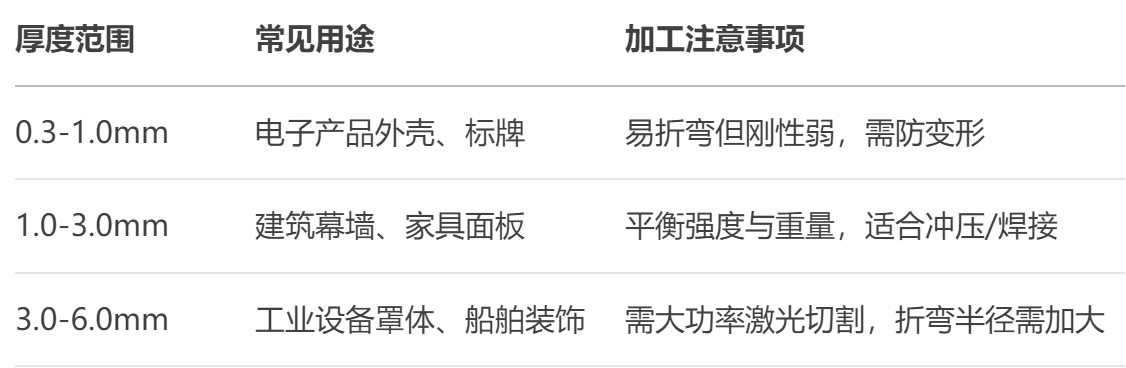

拉丝铝板

关键点：

厚度公差：国标要求±0.05mm（如1mm板实际0.95-1.05mm），高精度应用需选±0.02mm。

厚度与纹理关系：≤1mm板避免深拉丝（纹深＞0.1mm易穿孔）。

二、纹理类型：视觉与触感的核心

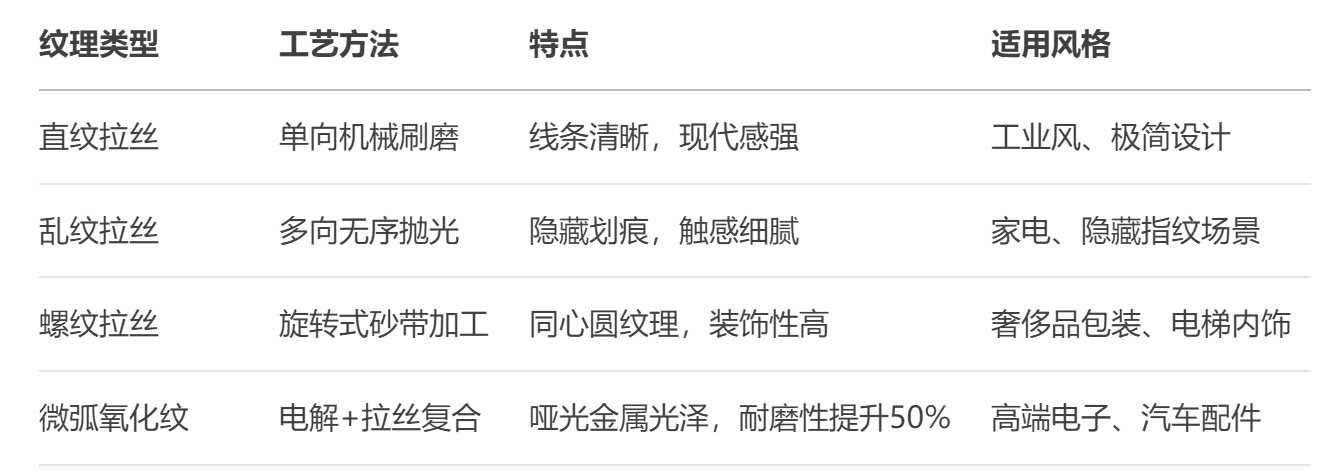

1. 常见纹理工艺对比

拉丝铝板厂家

2. 纹理深度量化标准

浅纹理：Ra 0.2-0.5μm（如手机边框，需显微镜观测）。

中纹理：Ra 0.5-1.5μm（常见于家电面板，肉眼可见）。

深纹理：Ra 1.5-3.0μm（建筑幕墙，触感明显）。

检测工具：表面粗糙度仪（如Mitutoyo SJ-210）。

三、氧化层：耐腐蚀与色彩的关键

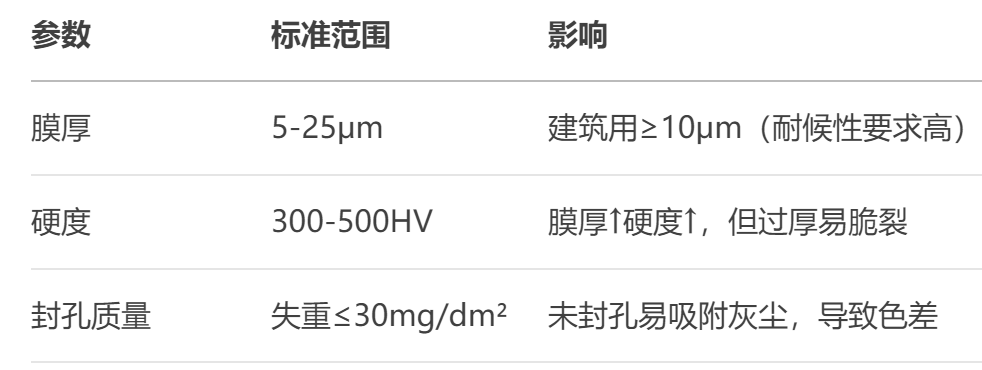

1. 阳极氧化膜性能指标

氧化拉丝铝板

2. 氧化层与色彩工艺

普通阳极氧化：可做银白、香槟金、黑色（色差ΔE≤1.5）。

硬质氧化：膜厚可达50μm，适合枪灰、军绿色（但纹理会变模糊）。

渐变色工艺：通过电解着色+UV打印实现，需控制氧化膜均匀性。

常见问题：

氧化发花：因铝材杂质或电解液温度不均导致，需原料纯度≥99.7%。

纹理消失：氧化膜过厚覆盖拉丝纹，建议先拉丝后氧化。

四、综合选材决策表

拉丝铝板表面处理

五、质量检测方法

厚度检测：超声波测厚仪（如德国KK测厚仪），避开边缘10mm测量。

纹理一致性：标准光源箱下60°角目视比对样板。

氧化膜测试：

涡流测厚仪：快速无损检测膜厚。

滴碱试验：5%NaOH滴落，30秒无气泡为封孔合格。

六、未来趋势

复合纹理技术：激光雕刻+拉丝，实现3D立体纹理（如木纹+金属光泽）。

环保氧化工艺：无铬封孔剂（如硅溶胶）替代传统重金属工艺。

智能化生产：AI视觉实时检测纹理缺陷，不良品自动分拣。

本文网址：http://www.adltal.com/news/897.html

关键词：拉丝铝板,拉丝铝板氧化,拉丝铝板厂家

上一篇：氧化铝板折弯开裂的5大解决方案
下一篇：如何提升阳极氧化拉丝铝板的耐腐蚀性

新闻分类

产品分类

新闻资讯

热门关键词

联系我们
