超细拉丝铝板是指表面丝纹极细（丝宽通常在0.1~0.5mm，丝间距0.3~0.8mm）、纹理均匀且呈现金属光泽的高档装饰板材，广泛应用于电子产品外壳（手机、笔记本）、家电面板（冰箱、烟机）、奢侈品包装等领域。其加工难点与砂带磨削技术的核心要点如下。

一、超细拉丝铝板的加工难点

与传统拉丝板（丝宽1~3mm）相比，超细拉丝的难度呈指数级上升：

丝纹均匀性极难控制

超细丝纹要求整个板面（通常长2~6m）的丝深、丝宽、间距波动不超过±0.05mm。传统砂带或刷辊因磨损不均，会导致板头板尾丝纹深浅不一，甚至出现“乱丝”、“断丝”。

板面发热变形与色差

铝板导热快，拉丝过程产生摩擦热。若磨削液冷却不足或压力不均，局部温升可达80~120℃，导致铝板热膨胀变形（尤其是0.5~1.5mm薄板），冷却后收缩形成波浪边或翘曲。

同时，高温会使铝表面氧化膜增厚，产生肉眼可见的“磨削烧伤斑”（发黑或发黄），破坏银白色金属光泽。

砂带磨损导致的纹理衰退

超细丝纹依赖砂带表面尖锐的磨粒（如碳化硅、陶瓷氧化铝）。拉丝几米后，磨粒会钝化、脱落，导致丝纹从“清晰锐利”变为“模糊圆滑”，品质快速下降。传统砂带寿命可能仅能加工10~20㎡。

板面划伤与压痕

超细丝纹对任何微观缺陷都极为敏感。设备导向辊、压辊上的一粒硬质异物（>0.1mm）或辊面磨损沟槽，就会在铝板上压出连续周期性亮线或暗痕，直接导致废品。

端部与边部毛刺

拉丝方向通常为纵向。当砂带离开铝板末端时，容易在板边拉出微小毛刺（高度0.05~0.2mm），后续叠放或包装时毛刺会刮伤相邻板材表面。

二、高精度砂带磨削技术解决方案

针对以上难点，现代超细拉丝生产线通常采用精MI砂带磨削单元 + 多级柔性拉丝模块的组合工艺。

1. 磨削系统的核心选型与配置

砂带磨料

推荐方案：采用JIS 400#~800# 陶瓷氧化铝或工程级碳化硅磨料。陶瓷磨粒自锐性强，寿命比普通氧化铝长3~5倍。

解决难点：减缓纹理衰退，延长砂带有效加工长度。

砂带粒度

推荐方案：超细拉丝通常为两级或三级串联：• 粗拉丝：240#~320#（开底纹）• 精拉丝：400#~600#（成型细丝）• 修光泽：800#~1200#（无纺布尼龙轮）

解决难点：分步成形，避免单道次磨削过热，保证丝纹清晰度。

接触辊硬度与包角

推荐方案：使用中硬度橡胶辊（邵氏A 70~85度），接触包角控制在30°~45°。过软（<60度）会压扁丝纹；过硬（>90度）或包角过大易导致烧伤。

解决难点：平衡磨削压力与散热，防止变形与色差。

磨削液系统

推荐方案：采用高压大流量冷却（压力0.3~0.5MPa，流量≥50L/min·cm带宽），磨削液为低粘度矿物油或专用铝拉丝液，并配备恒温控制（20~25℃）。

解决难点：带走热量，润滑表面，防止烧伤和毛刺。

2. 精MI控制与补偿技术

恒压力浮动磨削头：使用气缸或伺服电机施加恒定压力（而非固定位置），实时补偿铝板厚度波动（±0.1mm以内），保证丝深一致。压力设定值通常为0.1~0.3N/mm²。

砂带磨损在线补偿：集成声发射传感器或激光测距仪，监测砂带钝化程度。当磨削力上升到阈值（如初始值的120%），系统自动增加砂带张紧力或更换砂带，避免纹理衰退。

主动防皱防偏：配置超声波砂带纠偏系统，精度±1mm，防止砂带跑偏造成板面斜纹。

3. 辅助系统降低缺陷

高精度导向辊：所有与铝板接触的辊子均需动态动平衡G2.5级、表面镀硬铬且粗糙度Ra≤0.2μm。设置粘尘辊（低粘性橡胶辊）在拉丝前清洁板面，防止异物压入。

板端毛刺处理：在拉丝单元出口集成高速旋转的尼龙刷辊（800~1200目），轻微倒角板边毛刺，线速度方向与板运动方向相反。

实时质量检测：在线激光视觉系统，以0.01mm分辨率扫描丝纹宽度、间距，发现偏差立即反馈给压力/速度控制器。

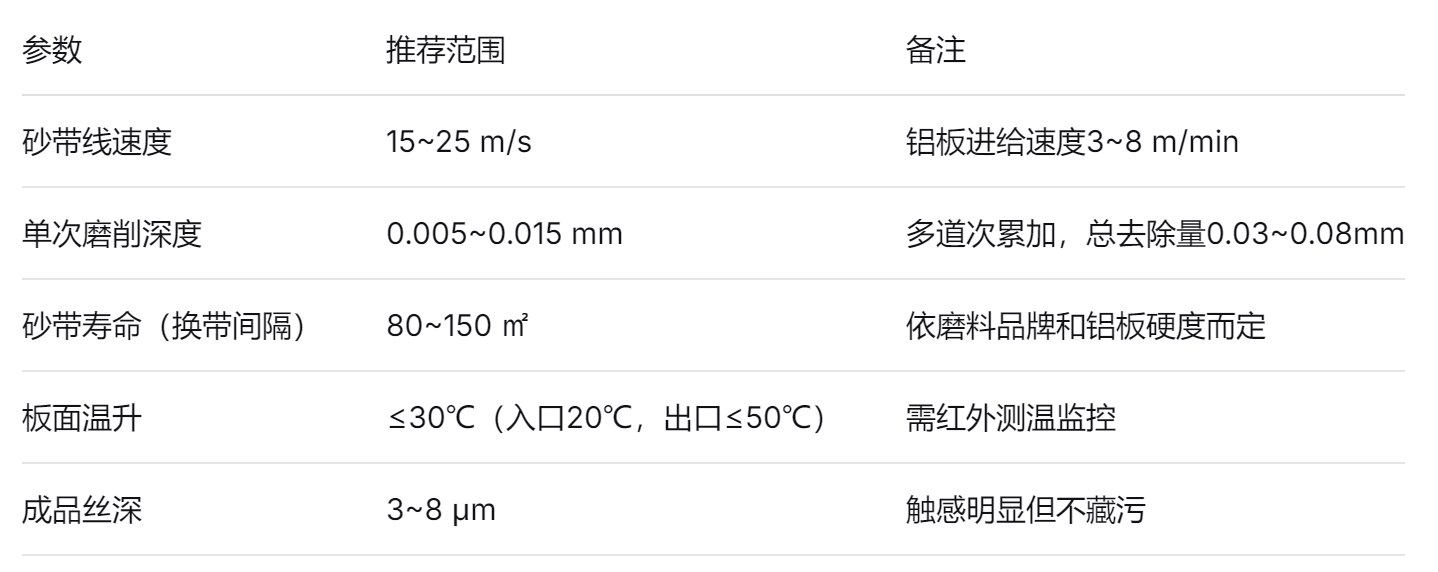

三、工艺参数示例（以600mm宽铝板，400#超细丝为例）

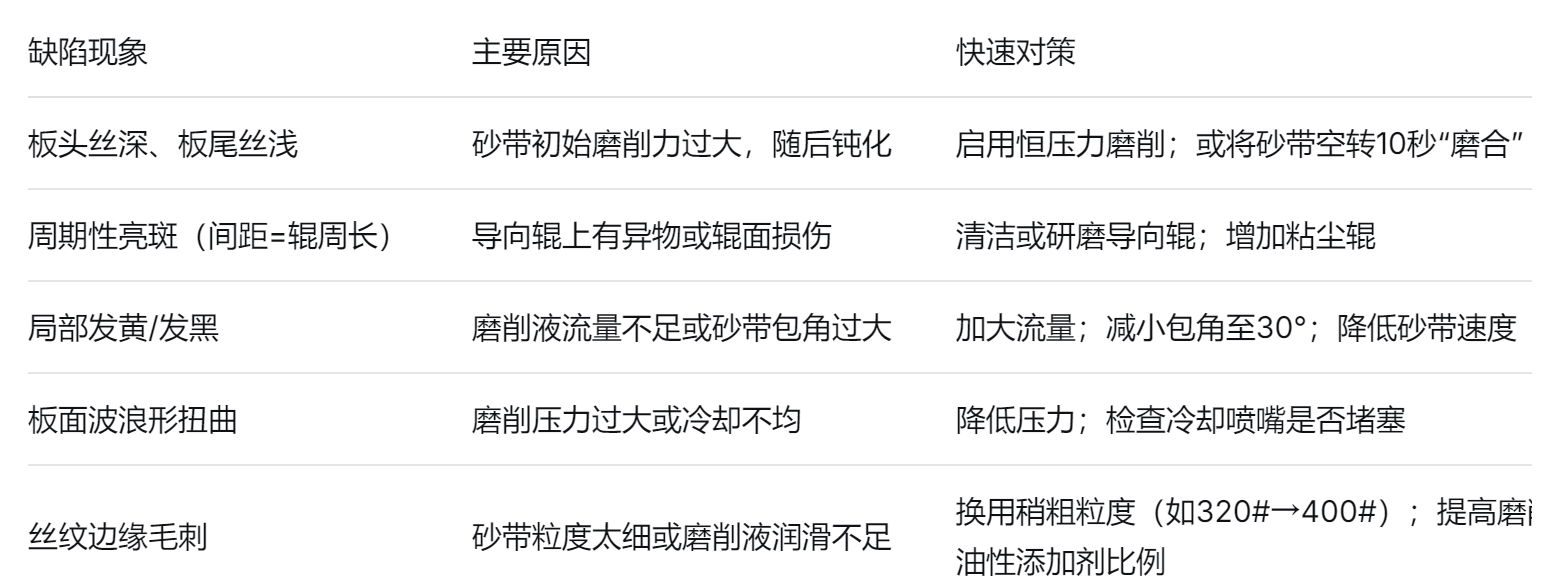

四、常见问题与对策
